油冷却器

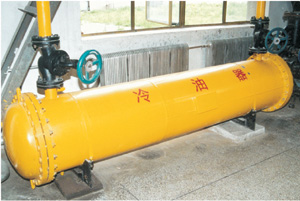

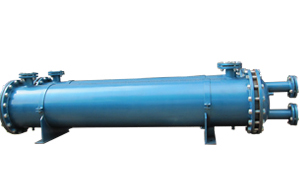

图1.jpg 图2.jpg

应用范围

油冷却器安装型式有落地式和悬挂式二种,广泛适用于冶金、钢铁、矿山、电力、轻工、食品、重型机械行业和其他工业部门。


性能特点:

体积小、重量轻、占地面积小、换热效率高、拆装维修方便。粘度等级小于N460;设计压力1.0Mpa,环境温度-20-+150℃的工况;稀油润滑系统和液压系统中使用介质粘度等级为N10-N460,最高设计压力1.6Mpa;工作温度小于100℃。


冷却器构成:

a.板式油冷却器主要由换热板片、密封垫、固定压紧板、活动压紧板、上下横梁和夹紧螺栓等部件组成。由人字形波纹的薄不锈钢换热板片作为主要传热原件,密封垫采用耐油、耐腐蚀的丁氰橡胶材料。

b.管式油冷却器由壳体、管束、管箱等部件组成;换热采用H62或T2材质的裸管、翅片管;管板和换热管的链接采用胀接。


产品概述:

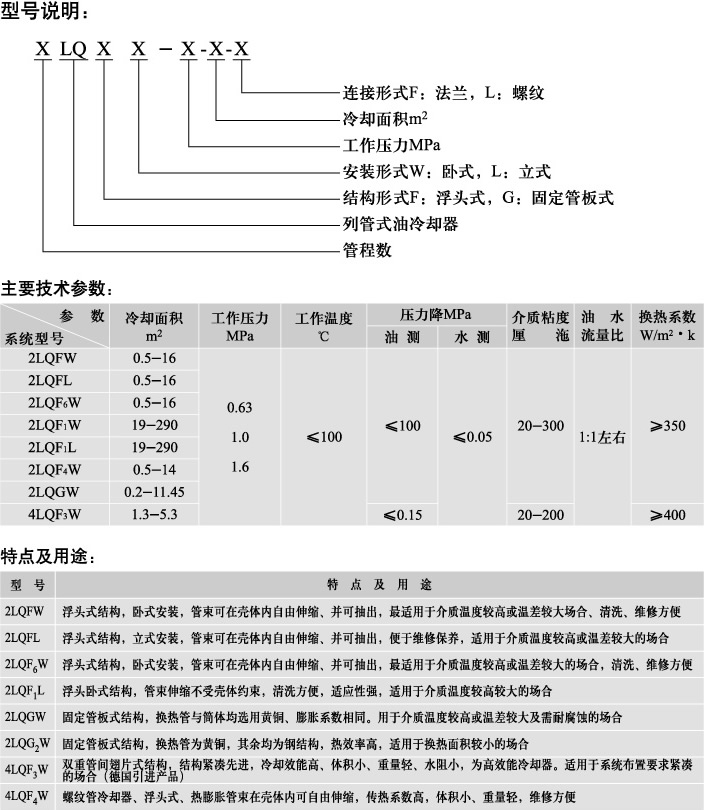

LQ系列列管式油冷却器具有体积小、重量轻、散热面积大、使用寿命长及维护方便等诸多优点。除了2LQGW外,,均采用浮动管板结构。使油冷却器不致由于热膨胀产生的故障,广泛适用于各种液压系统和润滑系统中。
